miércoles, 30 de marzo de 2011

INTRODUCCION

Cada vez que tocamos temas sociales que nos afectan ya sea directamente o indirectamente y que muchas veces nos negamos a reconocer y aceptar, nos damos cuenta de que están más ligados a nuestras vidas de lo que nos imaginamos.

Uno de esos temas es la indigencia, un tema bastante triste que a pesar de que afecta  en mayor grado a las personas que han sido parte de un núcleo familiar, afecta  también a la sociedad de la que todos somos parte ya que en ocasiones hemos sido nosotros los culpables de rechazarlos e ignorarlos y peor aún  por sus mismos familiares.

Con este  sistema queremos  ayudar a los centros de rehabilitación para que puedan tener una mejor administración, brindando todo el apoyo, comprensión, capacitación y cariño a estas

Mas aún los indices de pobreza son alarmantes mas aún en un país subdesarrollado como el nuestro.

pobreza en BoliviaEl 2010 el abandono de recién nacidos por sus madres en territorio boliviano se cuadruplicó. Según las autoridades de La Paz, en lo que va de este año ya fueron recibidos media docena de bebés recién nacidos en el Albergue Público Municipal de esa ciudad. Para los voceros del albergue, el número de bebés y niños abandonados tiende a incrementarse y la razón principal del abandono es que los padres no pueden alimentarlos.

Un estudio realizado por la CEPAL en colaboración con el gobierno de Bolivia, dio cuenta de que los sectores rurales e indígenas de la zona del altiplano son grupos de riesgo para eventuales problemas de mala alimentación y desnutrición crónica. El estudio advierte que los graves índices de desnutrición infantil en el país andino compromete la situación de las futuras generaciones.
Bolivia es el país con mayor índice de pobreza y desnutrición en la Región Andina, y los efectos de esta situación pueden observarse en el bajo peso de los niños menores de cinco años, problema que alcanza al 10 por ciento del total de los pequeños en este rango de edad. El último informe sobre la problemática realizado en 2003, dio como resultado que el 8 por ciento de los niños bolivianos presentaban síntomas de desnutrición global.

pobreza en Bolivia limosna
Desde los años noventa se comenzó una ardua lucha en Bolivia por eliminar la pobreza extrema en ese país, pero el problema fue que pasando los años y al llegar al año 2000 todo este interés se redujo, ya que hubo quejas por la mala distribución de los ingresos.
Dado este caso, al realizar un mal manejo del dinero en el país, no se logra cubrir sus verdaderas necesidades.
Por esto el Gobierno Boliviano quedó en profundizar más en el tema de la pobreza en la siguiente gestión, con la inversión que se tendría.

Los políticos, en esos años, alzaron la voz y dijeron que el Estado debía comprometerse y tomar verdaderas responsabilidades, con el tema de reducción de la pobreza, que se debía dar soluciones como la generación de más empleos y sobretodo dar un poco más de estabilidad a todos los ciudadanos del país.
Aunque para esto los empresarios también deben formar parte de este cambio, por ser parte de una misma sociedad.
Lo importante es lograr una unión sólida para salir adelante y eliminar, por lo menos, en un gran porcentaje la pobreza en Bolivia..



Centro De Rehabilitacion
Misión

Ofrecer servicios gratuitos de tratmientos de salud, capacitación,  que contribuyan a mantener y fortalecer individuos, familias en la extrema pobreza. Nuestra meta es lograr que estas alcancen su potencial  máximo e independiente , para que en un futuro nuestros pacientes  sean saludables, productivas y felices útiles a la sociedad.

Visión

Ser la Institución líder, solidaria para contribuir con el bienestar social y desarrollo económico de nuestro pueblo.


Objetivo del Sistema


El presente sistema pretende realizar el control de los pacientes así mismo el registro del mismo, el control de evaluaciones,  control de cursos de capacitación tomados por los pacientes y un estricto seguimiento del tratamiento efectuado. Así mismo hacer un seguimiento temporal posterior  a haber concluido los tratamientos.






Arquitectura


A continuación mostramos tanto un esquema  3-niveles   donde se pueden observar



SOFTWARE
Visual Basic 2008
postgreSQL

Hardware
Servidor:
             Core 2 Duo
             RAM  2 GB
             Video  512 Mb
             Disco Duro 250 GB
Cliente:
           Mínimo PC Pentiun 4
           RAM  512   MB
           Video 128 MB
           Disco Duro 80GB

ROLES  DE  USUARIO
1  Usuario administrador acceso total
2  Usuario  Registro ( registrar, modificar, anular)
3  Usuario Seguimiento ( registrar, modificar, dar  de baja )
4  Usuario  Proporciona ( crear formulario, modificar, anular, reimprimir)

lunes, 28 de marzo de 2011

II. ANALISIS - DISEÑO ESTRUCTURADO


LISTA DE ACONTECIMIENTOS.- Se realiza un pedido de rehabilitación para una persona.
- Se rechaza el pedido de rehabilitación
- Se emite emite un certificado de capacitación
- La agencia solicita trabajadores
- La agencia recibe datos del trabajador
- La agencia envía informes del estado del trabajador
- Viviendas recibe solicitud de vivienda
- Viviendas envía una respuesta
- Viviendas envía informes de pagos.
- Se emite los datos de la persona rehabilitada.

DIAGRAMA DE CONTEXTO




FIGURA 0



Ver figura 1
Ver figura 2
Ver Figura 3
Ver Figura 4
Ver Figura 5
Ver Figura 6

...
...
...

MODELO ENTIDAD-RELACION

SubSistema 6. SEGUIMIENTO

En este subsistema se recogen todos los datos necesarios  del desenvolvimiento y evolución  con respecto al paciente internado validando asi una rehabilitacion completa.
Lista de acontecimientos.
Son los acontecimientos que se presentan en el manejo del subsistema

1. Se solicita un informe sobre la evaluación médica de un paciente
2. Se solicita un informe sobre la capacitación de un paciente
3. Se solicita un informe sobre el tratamiento de un paciente
4. Se solicita un informe sobre el documento de vivienda de un paciente
5. Se solicita un informe sobre el documento de trabajo de un paciente
6. Se solicita un informe sobre los pagos de la vivienda de un paciente
7. Se solicita un informe sobre el desempeño laboral de un paciente
8. Se valida la rehabilitación completa de un paciente


Enfoque general del subsistema de Seguimiento

DICCIONARIO DE DATOS.
Listado organizado de todos los datos que pertenecen al subsistema.
  • Nombre del Paciente=Nombre + Apellidos
  • Edad= Real, en Kilogramos
  • Domicilio =[Zona + Calle + Numero | Sin domicilio]
  • Sexo=[Femenino| Masculino|Otro]
  • Estado Civil=[Soltero | Casado| Divorciado| Viudo]
  • Fecha de Ingreso= Dia+ Mes + Año
  • Estado de capacitación=[En proceso|Completo|Incompleto]
  • Estado de Evaluación Medica=[En proceso|Completo|Incompleto]
  • Estado de Tratamiento=[En proceso|Completo|Incompleto]
  • Estado de Rehabilitación=[En proceso|Rehabilitaddo]
  • Tutor de Seguimiento = Titulo +Nombre+ Apellidos
  • Informe de Desempeño Laboral=[Bueno|Regular|Malo]
  • Informe Pago de Vivienda=[En mora|Pagado]
  • Control=[Ausente|Presente]
ESPECIFICAION DE PROCESOS.
Indican la pre y post condición de
cada proceso
Pre condición: Existe un Informe de Evaluación médica de un paciente
Post condición: Entonces Guardar informe de Paciente, caso contrario solicitar un informe de un paciente
Pre condición: Existe un Informe de tratamiento de un paciente,
Post condición: Guardar informe de tratamiento de paciente, caso contrario solicitar un informe
Pre condición: Existe un Informe de Capacitación de un paciente
Post condición: Entonces Guardar Informe de tratamiento, caso contrario solicitar un informe de tratamiento
Pre condición: Existen Documentos de trabajo y vivienda de un paciente
Post condición: Entonces Guardar documentos de trabajo y vivienda de la persona
Pre condición: Existen Informes de pagos de vivienda de un paciente
Post condición: Entonces Guardar Informes de pagos de vivienda
Pre condición: Existen Informes sobre el desempeño laboral de un paciente
Post condición: Entonces Guardar informes sobre el desempeño laboral
Pre condición: Generar un Informe general del seguimiento de un paciente
Post condición: validar la rehabilitación completa de un paciente

DIAGRAMA DE TRANSICION DE ESTADOS.
Indica los estados del subsistema, cuando está en espera y cuando está en proceso, enfatiza el comportamiento dependiente del tiempo del sistema


MODELO ENTIDAD RELACION
Indica la relación que existe con una entidad también relacionada con sistema general y sus propiedades


DIAGRAMA HIPO (Entrada-Proceso-Salida-Jerarquica)
Indican las entradas, procesos y salidas del subsistema

PANTALLAS





DIAGRAMA IPO
Analisis de las entradas, procesos y salidas requeridas en el subsistema

SubSistema 5. PROPORCIONAR

Una vez que el paciente concluya con su capacitación laboral solicitara o no trabajo y/o vivienda, y es de lo que se encargara este proceso y como lo realizara lo explicaremos a continuación.

La solicitud será clasificada por el personal encargado, y se llenara el formulario de forma digital respectivo de acuerdo a la solicitud:

En el caso de solicitud de Trabajo, tras el llenado del formulario con sus datos personales y especialidades se guardara en el sistema con una fecha de solicitud y se esperara que la(s) Empresa(s) con las cuales tiene convenio con el Centro de Rehabilitación, haga llegar una(s) solicitud de trabajadores en las áreas de especialidades de (Electrónica Básica, Mecánica Básica, Corte confección, Repostería, Costura Peinados, Manualidades), en las cuales capacito el Centro de Rehabilitación a los pacientes, se buscara en el sistema a los pacientes que se especialicen en esa área y se asignara los pacientes de acuerdo al orden de llegada de la solicitud del paciente, se completara el llenado de formulario de asignación de trabajo con los datos de la empresa interesada, se guardará en el sistema y enviara por correo a la empresa interesada, se enviara por sistema al área de Seguimiento para su respectivo control, se imprimirá y entregara una copia de dicho formulario al paciente, para que se presente con  dicho documento en la empresa de trabajo.

En el caso de solicitud de Vivienda, tras el llenado del formulario, se guardara en el sistema y enviara por correo dicho formulario al Plan de Vivienda, se esperara la respuesta a dicha solicitud, la cual será un documento físico; tras la llegada la res puesta se completara llenando el formulario respuesta a solicitud de Vivienda con los datos del Plan de Vivienda la respuesta a dicha solicitud con una breve descripción de su respuesta. Si la solicitud es aceptada se enviara por sistema al área de seguimiento para su respectivo control, y se imprimirá y entregara una copia de dicho formulario al paciente para que se presente con dicho documento en el plan de vivienda.

Lista de acontecimientos
5.1 Clasificar tipo de solicitud
5.2 Proporcionar vivienda
5.2 Proporcionar trabajo

En este diagrama se realiza la clasificación de la solicitud del paciente para su respectivo llenado de formulario.


Lista de acontecimientos 5.2
5.2.1 Llenar formulario de solicitud de vivienda
5.2.2 Listado de Formulario de viviena
5.2.3 Imprimir formulario de vivienda aceptada
5.2.4 Entregar documento de vivienda

En este diagrama se ve los pasos a seguir para la asignación de Vivienda al paciente.
Listado de Formulario de vivienda 5.2.2
5.2.2.1    Seleccionar opción de Listado
5.2.2.2    Reimprimir Formulario
5.2.2.3    Editar Formulario
5.2.2.4    Responder a solicitud
5.2.2.5    Anular Formulario
5.2.2.6    Ver Formulario
5.2.2.7    Salir de Listado

En este diagrama  se muestra las opciones que tendrá el listado del formulario de vivienda



Responder a Solicitud 5.2.2.4
5.2.2.4.1    Buscar persona interesada
5.2.2.4.2    Seleccionar Persona
5.2.2.4.3    Adicionar respuesta de solicitud

En este diagrama se el formulario de respuesta a la solicitud de Vivienda


Lista de acontecimientos 5.3
5.3.1 Llenar Formulario de Trabajo
5.3.2 Listado de Formulario de Trabajo
5.3.3 Imprimir Formulario de Trabajo asignado
5.3.4 Entregar Documento de Trabajo

En este diagrama se ve los pasos a seguir para la asignación de trabajo al paciente.
Listado de Formulario de Trabajo 5.3.2
5.2.2.1    Seleccionar opción de Listado
5.2.2.2    Reimprimir Formulario
5.2.2.3    Editar Formulario
5.2.2.4    Responder a solicitud
5.2.2.5    Anular Formulario
5.2.2.6    Ver Formulario
5.2.2.7    Salir de Listado

En este diagrama  se muestra las opciones que tendrá el listado del formulario de trabajo
Asignar Trabajo 5.3.2.4
5.3.2.4.1    Buscar Trabajador por especialidad
5.3.2.4.2    Seleccionar Trabajador

En este diagrama se ven los pasos para la asignación de trabajo






DICCIONARIO DE DATOS.
Tabla de Formulario de Solicitud de Vivienda :
• Nombre Completo = Paterno +Materno+{Nombre, Nombre}
• Cedula de identidad = Numero + Ciudad +País
• (Fecha de Nacimiento = día + mes + ano)
• Sexo = [Hombre, Mujer, Otro]
• Dirección Laboral = País +Ciudad + Calle + Numero de vivienda
• Profesión = [Mecánica, Electrónica, Repostería, Costura]
• Salario = Mensual +[Sus, Bs]
• Tipo de vivienda = [Familiar, Independiente]
• Plan de pago = [Monto mensual, Monto Trimestral, Monto Semestral]
• @Código Paciente

Tabla de Formulario de Solicitud de Trabajo :
• Nombre Completo Paciente= Paterno +Materno+{Nombre, Nombre}
• Cedula de identidad = Numero + Ciudad
• Teléfono de Referencia = Código país +Código ciudad +Número telefónico {Descripción = [Fijo, Celular]}
• Fecha de Nacimiento = día + mes + ano
• Dirección de Domicilio actual = Calle + Numero de vivienda
• Especialidad = [Mecánica Básica, Electrónica Básica, Repostería, Peinado, Corte confección, Manualidades]
• @Código Interesado = Inicial Paterno+ Inicial Materno +Cedula de identidad
• Fecha de Creación de Formulario = día + mes + ano
• Nro. de Formulario = Numero


ESPECIFICAION DE PROCESOS.
Pre condición
Tipo de solicitud = vivienda
Pos condición
Insertar a la tabla de solicitud de vivienda

Pre condición
Tipo de solicitud = trabajo
Pos condición
Insertar a la tabla de solicitud de trabajo
.
Pre condición
Formulario es llenado correctamente
Pos condición
Enviar formulario llenado a empresa de vivienda

Pre condición
Respuesta del formulario = aceptado
Pos condición
Enviar Doc. de vivienda seguimiento
Imprimir y entregar Doc. de vivienda a trabajador
Pre condición
Si existe trabajador en el área requerido y este libre
Post condición
Enviar Doc. de trabajo a seguimiento
Imprimir y entregar Doc. de trabajo a trabajador
Enviar formulario llenado a empresa de trabajo


DIAGRAMA DE TRANSICION DE ESTADOS


En este diagrama vemos el comportamiento del proceso PROPORCIONAR




DIAGRAMA HIPO



PANTALLAS





DIAGRAMA IPO

SubSistema 4. CAPACITACION.


Lista de acontecimientos.
- Recibe una solicitud para su capacitación.
- Se hace la constancia de su solicitud y se registra
- Se inscribe.
- Selecciona un área de capacitación.
- Se le archiva su inscripción (o solicitud)
- Se capacita en un área.
- Enviamos informe de capacitación.
- Se selecciona personas capacitadas.
- Se entrega certificados de capacitación.



DICCIONARIO DE DATOS.

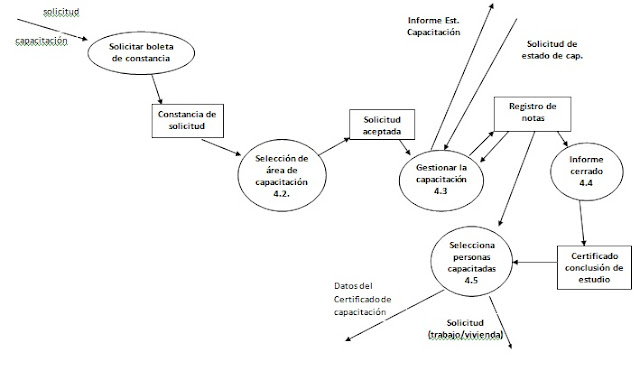

  • Diccionario de datos de los almacenes de figura 4.
  • Persona (a capacitar)
  • Código = @
  • Nombre completo = (paterno) + (materno) + (nombre)
  • Grado de instrucción = [Primario, Secundario, Técnico, Universitario]
  • Fecha = * dd/mm/aaa
  • Profesor (a)
  • Código =@
  • Nombre completo = (Paterno) + (Materno) + (Nombre)
  • Área de capacitación = * Descripción*
  • Fecha = *dd/mm/aaa*
  • Especialidades
  • Código =@
  • Especialidades = (carpintería, electrónica básica, repostería, peinados)
  • Fecha =*dd/mm/aaa/
  • personas Capacitadas
  • ID =@
  • Fecha= *dd/mm/aaa*
  • Especialidad =*Descripción*
  • Detalle *Descripción
  • Diccionario de datos de los flujos correspondientes de la figura Nro. 4.
  • Resultado de capacitación = Nombre + Área + Área de Capacitación.
  • Solicitud de Capacitación = Nombre + Área de Capacitación.
  • Registro de la Persona a Capacitar = Nombre + Grado de Instrucción
  • Registro del Profesor = Nombre + Área de capacitación
  • Registro de Capacitación = Fecha + Nombre + Área de Capacitación
  • Solicitud de Informe = nombre de persona + área capacitada + notas + fecha + año
  • Solicitud capacitados = nombre + área capacitada + especialidad + notas + edad + año
  • Solicitud de vivienda y trabajo
ESPECIFICAION DE PROCESOS.
Pre Condición
Se solicita su boleta de constancia
Post Condición
Se valida la solicitud para su respectivo registro.
Pre Condición
Se evalúa a la persona para que se capacite en algún área.
Post Condición
La persona se inscribe en un área para capacitar
Pre Condición
Se capacitan personas en un área Carpintería, Electrónica básica, Peinados, repostería.
Post Condición
Genera un informe de capacitación, luego genera certificado de capacitación.
Pre Condición
Selecciona personas capacitadas en algún área.
Post Condición
Se genera una solicitud de trabajo / vivienda.
MODELO ENTIDAD-RELACION
DIAGRAMA HIPO
PANTALLAS






 DIAGRAMA IPO
